A
AC-3 (Dolby Audio
Coding - 3) ili Dolby Digital >
- Sustav audio-kodiranja treće generacije, razvijen u Dolby
laboratorijima. Koristi se za kodiranje 6 audiokanala, tzv. 5.1 sustav. Postoji
šest kanala koji napajaju 6 zvučnika raspoređena na odgovarajući način u
prostoru: dva prednja, centralni, dva stražnja i niskotonski kanal (za
zvuk čija je frekvencija niža od 280Hz).
- AC-3 predstavlja standard za ATSC digitalnu televiziju. Koristi
omjer kompresije 13:1. Tok podataka za ATSC je 448 kbps.
- Općenito, tok podataka se kod AC-3 sustava, kreće od 56 kbps pa sve
do 640 kbps.Na primjer, mono zvuk ima 64 kbps, stereo zvuk ima 192 kbps,
DVD ima 384 kbps.
A/D or ADC (Analog to Digital conversion) >
- Pretvorba analognog signala u digitalni signal. Analogno-digitalna pretvorba zasniva se na tri osnovna koraka:
uzorkovanju, kvantizaciji i kodiranju.
- Kod uzorkovanja treba zadovoljiti Nyquistov teorem, koji kaže da
frekvencija uzorkovanja mora biti barem dvostruko veća od širine frekvencijskog
pojasa signala.
- Kvantizacija je postupak određivanja amplitude pojedinog uzorka.
Amplituda svakog uzorka se pretvara u neku od odgovarajućih «N»
kvantizacijskih razina. Gustoća kvantizacijskih razina ovisi o broju
bitova koji se rabe za kodiranje. Na primjer, 8 bita daje 256
kvantizacijskih razina. Budući da uvijek postoji konačan broj
kvantizacijskih razina, dolazi do neizbježne pogreške koja se naziva šum
kvantizacije. Što je veći broj kvantizacijskih razina, to će šum
kvantizacije biti manji, a dinamika signala veća. Međutim, povećanje broja
kvantizacijskih razina uzrokuje povećanje brzine prijenosa i složenost
elektroničkih sklopova.
- Kodiranje je postupak pridruživanja binarnog koda pojedinoj razini.
Obično se signali u prvom koraku kodiraju prirodnim (8421) binarnim kodom,(tzv.
izvorni kod). U pravilu se izvornom kodu dodaju bitovi za zaštitu od
pogreške, sinkronizaciju, te neki dodatni informacijski bitovi.Tako
nastali kod se zove kanalni kod. Nakon provedenog kodiranja, signal je spreman
za prijenos ili pohranu na odgovarajući medij.
- Postoje dva načina pretvorbe analognog videosignala u digitalni
signal.
1. A/D pretvorba kompozitnog video signala
kod kojeg se koristi frekvencija uzorkovanja 14.3 MHz za NTSC i 17.72 MHz za
PAL sustav. Frekvencija uzorkovanja je dobivena kao četverostruki višekratnik
frekvencije krominantnog nosioca odgovarajućeg sustava (PAL ili NTSC). Koristi
se 8-bitna kvantizacija. Brzina prijenosa, uz 8-bitnu kvantizaciju je 114.4
Mbps za NTSC, odnosno 141.8 Mbps za PAL.

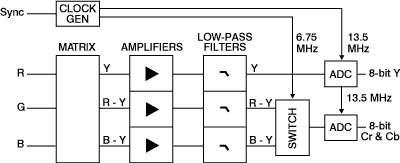

2. A/D pretvorba videosignala rastavljenog na tri komponente, kod kojeg se rabi frekvencija uzorkovanja 13.5 MHz, za
luminantni signal (Ey), te 6.75 MHz za obje komponente razlika boja
(krominantne komponente). To vrijedi uz omjer stranica ekrana 4:3. Ukoliko je
omjer stranica ekrana 16:9, frekvencija uzorkovanja za EY iznosi 18 MHz, a za svaku od krominantnih komponenata,
frekvencija uzorkovanja iznosi 9MHz. ITU-R BT. 601 normom je prihvaćeno
komponentno kodiranje video signala. Svaka od komponenta se posebno
digitalizira. Broj uzoraka se u aktivnom dijelu linije, za sve tri komponente
video signala izjednačio u 525 (NTSC) i 625 (PAL) linijskim sustavima.
Luminantni signal je u aktivnom dijelu jedne linije određen sa 720 uzoraka uz
omjer stranica 4:3, odnosno 960 uzoraka uz omjer stranica 16:9. Signali razlike
boja su određeni svaki po 360 uzoraka uz omjer stranica 4:3, odnosno 480
uzoraka uz omjer stranica 16:9. Pri tome je uzeto u obzir da je ljudsko oko
manje osjetljivo na boju nego razinu osvijetljenja. Koristi se 8-bitna ili 10-bitna
kvantizacija. Brzina prijenosa su:
(13.5 + 2 * 6.75) MHz * 8
bita = 216 Mbps.
(13.5 + 2 * 6.75) MHz * 10 bita = 270 Mbps.
(18.0 + 2 * 9.00) MHz * 10 bita = 360 Mbps.
- AES/EBU su preporučili frekvenciju uzorkovnja
44.1kHz ili 48kHz za audio signal. Koristi se kodiranje s 16 ili 20 bita
po uzorku, a u novije vrijeme se koristi i 24 bita po uzorku radi
postizanja bolje kvalitete i veće dinamike.

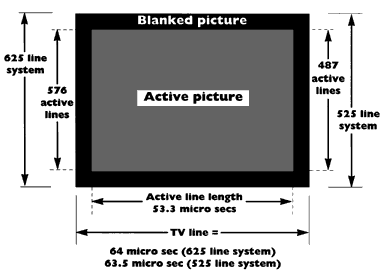

ACTIVE PICTURE >
- Aktivna dio slike. Pod pojmom «aktivni dio slike», podrazumijeva se onaj dio slike
koji se vidi na ekranu TV prijamnika ili monitora. Aktivna slika ima 575
linija za 625 linijske sustave (PAL), a pojedina linija traje 53.3 µs. U
digitalnim TV sustavima aktivni dio slike sadrži 576 linija. Za digitalnu
televiziju područje aktivne slike definirano je ITU-R BT. 601 preporukom,
SMPTE RP125 i EBU 3246-E standardima.
- Udruženje audio-inženjera / Europskaudruga za radiodifuziju. Ove
dvije udruge su definirale zajednički standard za digitalnu audio industriju,
koji je prihvatio ANSI (American National Standards Institute).
Frekvencija uzorkovanja propisana ovim standardom, ovisi o formatu
digitalnog signala. Na primjer za D1 i D2 audiovrpce, frekvencija
uzorkovanja je 48kHz.

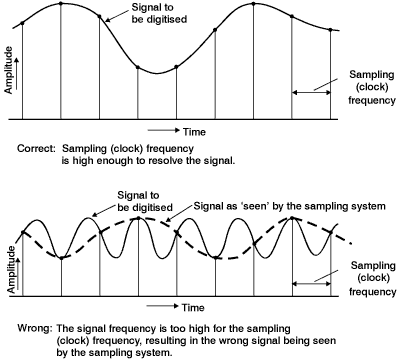

ALIASING >
- «Efekt preklapanja». Pojava kod koje dolazi do preklapanja frekvencijskog spektra osnovnog
pojasa s moduliranim dijelom spektra, koji se pojavljuje oko nosioca.
“Aliasing” izobličenja onemogućuju točnu restauraciju korisne informacije
(signala).
- Preklapanje spektra nastaje ako:
1. Nije zadovoljen Nyquistov teorem tj. ako nije širina osnovnog pojasa signala barem dvostruko manja od
frekvencije uzorkovanja.
2. Ako «antialiasing» filtar
nema dovoljnu strminu prijenosne karakteristike. Zadaća takvog filtra je da
ograniči širinu pojasa korisnog signala radi zadovoljenja Nyquistovog teorema.
Izobličenja se na ekranu prijamnika vide kao oštri, nazubljeni bridovi, kao
treperenje slike, naizmjenično povećanje i smanjenje osvijetljenja u dijelu
slike.
- Kod analognog videosignala, do «aliasing» izobličenja
dolazi zbog interferencije između spektra luminantnog i spektra
krominantnog signala. Izobličenja su vidljiva kao pozadinska slika,
pravocrtne linije postaju valovite, te se javljaju « dugine » boje.
ALPHA CHANNEL >
- « Alfa » kanal opisuje transparentnost
(prozirnost) nekog objekta na slici, a vezan je uz pojam kromatskog
učešljavanja (chroma keying). «Alfa» kanal je četvrti kanal, koji se dodaje uz tri postojeća
kanala za luminanciju i razlike boja u sustavu uzorkovanja komponentnog
video signala. U strukturi uzorkovanja 4:2:2:4, «alfa» kanal je označen sa
zadnjom brojkom 4. To znači da uz svaki luminantni uzorak ide i jedan «alfa»
uzorak. Komponente razlika boja uzorkovane su s dvostruko manjom
frekvencijom.
ANTI-ALIASING >
- Termin je vezan uz smanjenje pogrešaka u slici
koje nastaju zbog preklapanja osnovnog pojasa s bočnim komponentama koje
se pojavljuju oko nosioca. Pogreške su vidljive kao nazubljenost rubova
objekata i linija. Anti-aliasing podrazumijeva umetanje elemenata slike između
originalnih elemenata slike. Umetnuti elementi slike se dobivaju postupkom
interpolacije pomoću susjednih elemenata slike.
- U sklopovima koji pretvaraju analogni signal u
digitalni, koriste se anti-aliasing filtri kojima se sprečava nastanak
izobličenja. Izobličenja mogu nastati uslijed preklapanja frekvencijskoga
spektra originalnog signala sa moduliranim dijelom spektra koji se
ponavlja s frekvencijom uzorkovanja. Do preklapanja spektra može doći
uslijed nepoštivanja Nyquistovog teorema ili nedovoljno strmih bokova
niskopropusnog filtra.
ARTIFACTS >
- Izobličenja u slici. Javljaju se u procesiranju
videosignala, a raznim postupcima ih se nastoji ukloniti kako bi se dobila
kvalitetna slika. Vidljivi su kao nazubljeni bridovi slike i objekata na
slici, prelijevanje boja i sl.
ASCII (American
Standard Code for Information Interchange) >
- Američki standard koji propisuje kodove za
prijenos i razmjenu podataka u digitalnom obliku. Sastoji se od 128 slova,
brojeva, simbola i specijalnih kodova, od kojih je svaki predstavljen
jedinstvenim binarnim brojem (kombinacija jedinica i nula).
- ASCII tablica
je tablica koja sadrži spomenute kodove i njihov opis.
ASPECT RATIO OF PICTURES >
- Omjer stranica slike tj. odnos širine
televizijske slike i njene visine.
U PAL i NTSC sustavu je standard 4:3 za odnos širine i visine slike.
Visokokvalitetna televizija (HDTV)
ima taj odnos 16:9. Na temelju istraživanja provedenih među ljudima,
pokazalo se da ljudska svijest «voli» veliki format ekrana.
ASPECT RATIO OF PIXELS >
- Oblik elementa slike tj. odnos širine i visine
televizijske slike (piksel). Prema
ITU-R BT.601 preporuci, definiran je tzv. luminantni element slike koji nije kvadratičnog
oblika.
- U 525/60 sustavima postoje 486 aktivne linije,
od kojih svaka ima 720 uzoraka. Stoga je kod 4:3 omjera stranica ekrana, omjer
visine i širine elementa slike:
486 / 720 * 4/3 = 0.900. Dakle, element slike ima veću visinu.
- U 625/50 sustavima postoje 576 aktivne linije,
od kojih svaka ima 720 uzoraka. Stoga je kod 4:3 omjera stranica ekrana,
omjer visine i širine elementa slike:
576 / 720 * 4/3 = 1.066. Dakle, element slike ima veću širinu.
- Zašto je važna dimenzija elementa slike? Pri
prijenosu slike između računala i televizijskoga sustava potrebno je
prilagoditi dimenzijeelementa slike. Naime, kod računala se koriste
kvadratičasti elementi slike. Stoga je potrebno provesti prilgodbu elementa
slike za TV sustav. Kvaliteta slike ovisi o kvaliteti pretvorbe elementa
slike iz jednog oblika u drugi, a sam proces pretvorbe traje određeno
vrijeme.
ATM (Asynchronous Transfer Mode) >
- Asinkroni način prijenosa digitalnih informacija
na principu komutacije paketa (ćelija).
Paket je nepromijenjive veličine od 53 okteta, od kojih je 48 okteta
korisnička informacija, a preostala 5 okteta sadrže informacije za
prijenos, multipleksiranje i komutiranje. Paketi su fiksne duljine radi
ubrzanja usmjeravanja informacijskog bloka.
- Asinkroni način rada znači da se ćelije
pridružene istom prijenosnom okviru, mogu svaki put nalaziti na različitim
mjestima.
- Brzina prijenosa u ATM sustavima je 155 Mbps i
625 Mbps. U novije vrijeme moguće su i veće brzine prijenosa kojima je
moguće prenositi više nekomprimiranih videosignala.
ATSC (Advanced Television Systems Committee) >
- Odbor za naprednu televiziju koji donosi
tehničke standarde za naprednu televiziju, uključujući i visokokvalitetnu
televiziju (HDTV).( http://www.atsc.org/).
- ATSC formati se sastoje od 18 različitih videoformata,
poznatiji pod imenom «Tablica 3».
- Predviđeno je korištenje MPEG-2 kompresije za
video signal i Dolby Digital (AC-3), za kompresiju audiosignala, što
omogućuje zbližavanje računala, interneta i televizije. Predviđeno je
korištenje i 525 i 625 linijskog sustava, a moguć je rad s 24, 30 i 60 Hz,
frekvencijama izmjene slika odnosno poluslika.
- Dimenzije elementa slike su kvadratične, a
frekvencija uzorkovanja je promijenjiva i kreće se oko 75Mhz. Širina frekvencijskog
pojasa je 6MHz, brzina prijenosa, uz kompresiju, iznosi:19.39 Mbps.
ATV (Advanced television) >
- Napredna digitalna televizija koja se temelji na
standardima ATSC-a.
